Воздушная завеса ЗВВ

Общеобменная вентиляция > Воздушные завесы

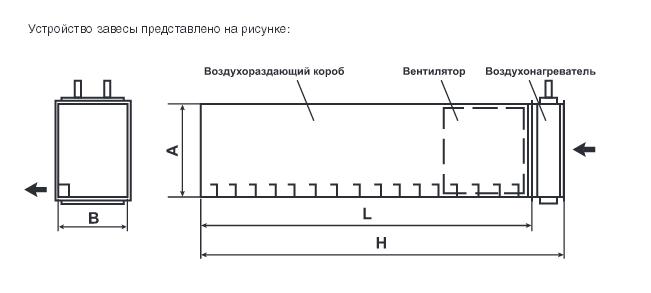

         Воздушная тепловая завеса ЗВВ служит для предотвращения попадания холодного воздуха с улицы вовнутрь помещения при открытии ворот. Применяется на промышленных объектах, чаще всего это склады, производственные цеха, ангары. В основе конструкции идет вентилятор, воздухонагреватель и воздухораздающий короб. Завесы изготавливают любой длинны до 7 метров и различной производительности.

         По расположению бывают:
- боковые одностоечные;
- боковые двухстоечные;
- над воротами.

         Завесы бывают следующих типов:
- без теплообменника;
- с водяным двухрядным теплообменником;
- с водяным трехрядным теплообменником;
- с паровым теплообменником;
- с электрическим теплообменником.

Воздушные завесы типа ЗВВ
Характеристики	Типоразмер завес
Характеристики	ЗВВ-0.2	ЗВВ-1.1	ЗВВ-1.2	ЗВВ-2.1	ЗВВ-2.2	ЗВВ-3.1	ЗВВ-3.2	ЗВВ-4.1	ЗВВ-4.2	ЗВВ-5.1	ЗВВ-5.2
Размер сечения воздухораспределителя АхВ, мм	600 х 410	700 х 470	700 х 470	800 х 530	800 х 530	900 х 590	900 х 590	1100 х 660	1100 х 660	1400 х 750	1400 х 750
Расход воздуха (не менее), мкуб./ч.	3500	4000	5000	6000	8000	9200	11200	13000	16500	18800	24000
Тепловая мощность 2-х рядного водяного или парового воздухонагревателя, кВт	23,3	27	33	40	53	61	75	87	110	125	160
Тепловая мощность 3-х рядного водяного или парового воздухонагревателя, кВт	35	40	50	60	80	91	112	130	165	187	240
Тепловая мощность электрического ТЭНового воздухонагревателя уменьшен./максим., кВт	27/45	27/45	45	45/67	67	67/90	90	-	-	-	-
Наибольший расход воды для 2-х рядного водяного воздухонагревателя, кг/ч	840	972	1200	1440	1900	2200	2700	3130	4000	4500	5760
Наибольший расход воды для 3-х рядного водяного воздухонагревателя, кг/ч	1260	1460	1800	2160	2900	3300	4050	4700	5950	6750	8640
Падение давления воды в 2-х рядном водяном воздухонагревателе при наиб. расходе воды, кПа	13	7	11	5	9	13	15	27	44	17	28
Падение давления воды в 3-х рядном водяном воздухонагревателе при наиб. расходе воды, кПа	13	10	15	6	11	15	22	32	51	23	37
Частота вращения вентилятора, об/мин	1500
Электропитание, В	3х380
Мощность электродвигателя, кВт	0,55	0,75	1,1	1,1	1,5	2,2	3	4	5,5	7,5	11
Уровень шума, дБА	75	83	85	86	88	89	92	93	95	96	99
Масса вентилятора завесы, кг	40	43	43	50	58	68	75	135	153	183	202
Масса корпуса завесы, кг/погонный метр	30	33	33	37,6	37,6	42	42	49,2	49,2	59,5	59,5
